ベアリングを内蔵しないロータリエンコーダ
システム精度だけでなく、走査ヘッドの取付けおよび調整が、ベアリングを内蔵しないロータリエンコーダの精度に大きく影響します。特に目盛ディスクの回転偏心やシャフトのランアウトが重要な項目となります。

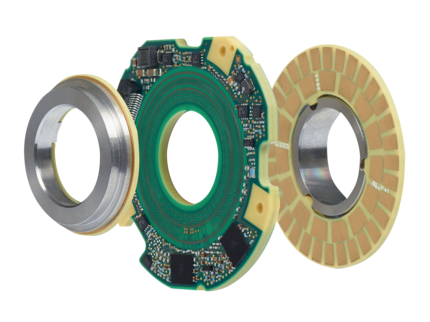

EnDat01搭載のインダクティブ式ロータリエンコーダECI/EQI 1300は光学式エンコーダExN 1300と取付け互換のある形状をしています。テーパシャフトはその中心部でネジにより固定されます(中空シャフトのタイプについては別途お問い合わせください)。エンコーダのステータは1箇所の偏芯クランプによって固定されます。
ハイデンハインのインダクティブ式ロータリエンコーダに、新しくECI 4000/EBI 4000が加わりました。これは貫通型中空シャフト90 mmのベアリングを内蔵しない組込み型エンコーダです。これまでの歯付きベルトを用いたモータシステムをトルクモータに置き換えることができます。
組込み型ロータリエンコーダEROは、ハブ付の目盛ディスクと走査ヘッドで構成されています。このエンコーダは、取付けスペースが限られていたり、どんな摩擦・接触も避ける必要があるアプリケーションに最適なエンコーダです。
シリーズ
特徴
ECI/EQI 1100
- ECN/EQN 1100 と機械的互換性あり
- 片側中空シャフト D 6 mm
- ハウジング外径:35 mm
ECI/EQI 1300
- ECN/EQN 1300 と機械的互換性あり
- テーパシャフトもしくは片側中空シャフト
- ハウジング外径:58 mm
貫通型中空シャフト90 mmのアブソリュートロータリエンコーダ
- インダクティブ走査方式
- 貫通型中空シャフト Ø 90 mm
- EBI 4010: バッテリーバックアップ式マルチターン
- 走査ユニットと目盛ドラムで構成
貫通型中空シャフト90 mmのアブソリュートロータリエンコーダ
- インダクティブ走査方式
- 貫通型中空シャフト Ø 90 mm
- 走査ユニットと目盛ドラムで構成
貫通型中空シャフト180 mmのアブソリュートロータリエンコーダ
- インダクティブ走査方式
- 貫通型中空シャフト Ø 180 mm
- EBI 4010: バッテリーバックアップ式マルチターン
- 走査ユニットと目盛ドラムで構成
貫通型中空シャフト180 mmのアブソリュートロータリエンコーダ
- インダクティブ走査方式
- 貫通型中空シャフト Ø 180 mm
- 走査ユニットと目盛ドラムで構成
ERO 1200
- コンパクトサイズ
- ハブ内径12 mmまで
ERO 1400
- 8 mmまでの測定軸用小型組込み型ロータリエンコーダ
- 特殊な組込み取り付け治具
- 保護キャップ付き
ECI/EBI 100
- インダクティブ式アブソリュートロータリエンコーダ
- 軸取付け用フランジ
- 貫通型中空シャフト
- バッテリーバックアップ式マルチターン
- ハウジング外径:87 mm
