VT 122とVisual Tool CheckによるAIを活用したフランク摩耗測定

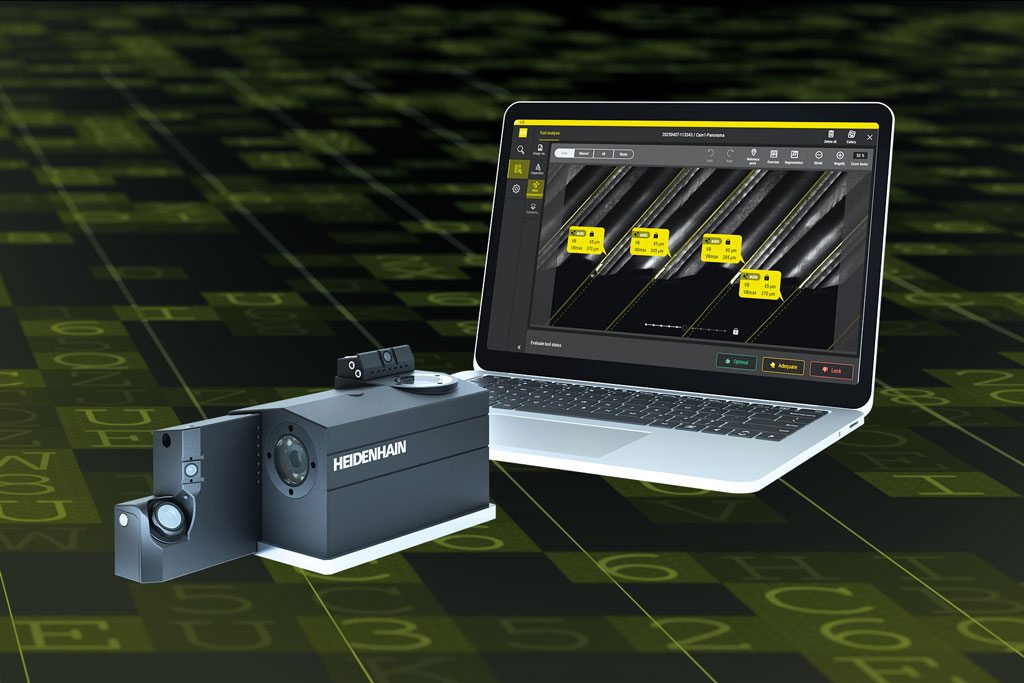

VT 122カメラとVisual Tool Checkソフトウェアは、工具を総合的に評価するための測定システムです。ひとつのシステムで、ツールプリセッタ、工具顕微鏡、外観検査の3つの検査作業をまとめて実施できます。VT 122は、加工工程中に加工エリア内での工具撮影を実施することができます。自動化およびAIによるフランク摩耗測定機能を搭載した、Visual Tool Checkソフトウェアのバージョン1.6は、検査室に行かなくてもCNC装置の画面や事務所のPC上で撮影画像を評価することが可能です。

VT 122カメラとVisual Tool Checkソフトウェアで構成されるこのシステムのメリットのひとつは、工作機械の工具の状態について非常に詳細な情報を得られることです。このようにして、ユーザーは各工具の耐用年数を最大限に活用することができます。同時に、工具、ワーク、工作機械への損傷を防ぐことで、工程の信頼性が高まり、形状が維持された工具を使用することで、加工精度も向上します。この非接触式の工具検査は、加工工程を中断することなく、加工エリア内で撮影した画像がCNC装置の画面やPCで直接確認できるため、工作機械のダウンタイムを削減します。

新しいVisual Tool Check 1.6ソフトウェアと併用することで、VT 122カメラは、AIを活用した摩耗測定が可能にし、これまで手作業だった工程の自動化を実現します。検査記録の迅速な作成は、加工作業に組み込まれており、航空宇宙や医療技術などの分野において重要なメリットとなっています。VTCサイクルにより、ユーザーはAIによる摩耗測定を非常に簡単に指示できます。CNC装置がカメラの前で工具をゆっくり回転させ、  すべての刃部を含む工具のパノラマ画像を撮影します。そして、Visual Tool Check 1.6ソフトウェアは、フランク摩耗量を自動測定します。

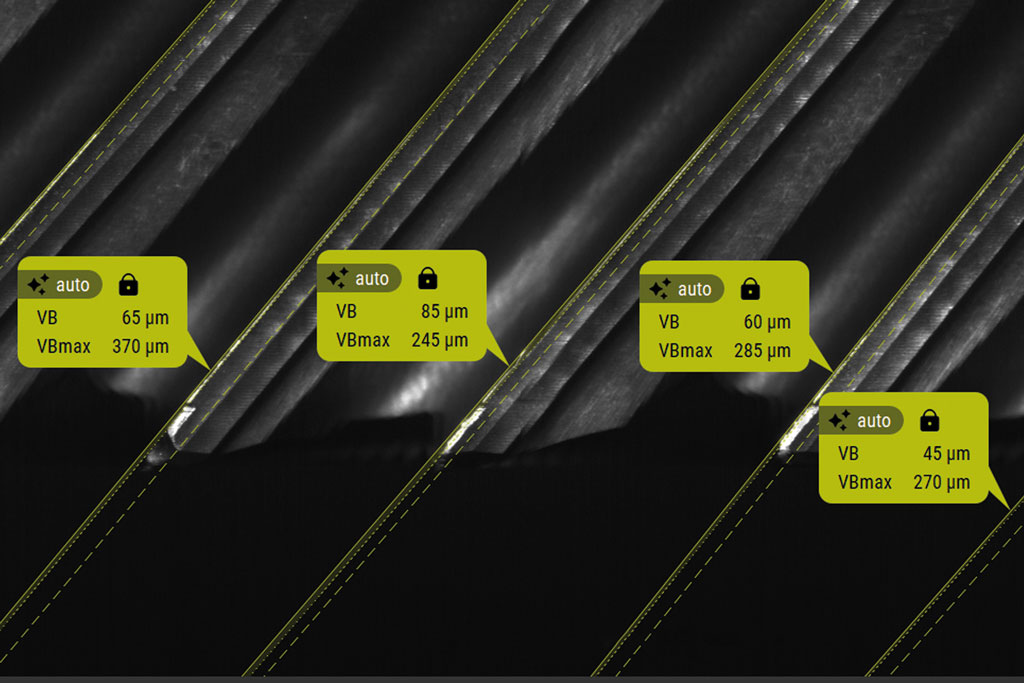

AIによる測定結果は明確かつ簡潔に表示されます。各刃部は個別に分析され、最大値や平均値が表示されて自動保存します。ユーザーは個別に警告値と使用停止値を設定できるほか、工具の摩耗状況の経時変化を可視化し、この情報をCSVファイルとして出力し、詳細な分析に活用することもできます。このようにHEIDENHAINのVT 122カメラとVisual Tool Check 1.6ソフトウェアは、工作機械の工具摩耗測定の自動化を実現する最適なソリューションとなっています。
